Guide en résine de nylon haute température pour connecteurs EV et électronique

L’évolution vers des architectures EV 800 V et une électronique haute densité a poussé les plastiques techniques standards au-delà de leurs limites thermiques et électriques. Les systèmes modernes exigent des matériaux capables de survivre à des conditions de fonctionnement extrêmes. L"utilisation de polyamides conventionnels comme le PA66 dans des applications haute tension ou de technologie de montage en surface (SMT) conduit à des résultats catastrophiques. Vous constatez souvent une défaillance diélectrique, des changements dimensionnels induits par l"humidité ou de graves cloques lors du brasage par refusion. La spécification de la bonne résine de nylon haute température nécessite un équilibre entre l"endurance thermique, la résistance à l"humidité et la transformabilité. Ce guide détaille les principes chimiques de base, les mesures d"évaluation critiques et les risques de mise en œuvre pour les ingénieurs et les équipes d"approvisionnement. Nous explorerons comment aligner les propriétés des matériaux avec vos contraintes électriques spécifiques. Vous apprendrez à atténuer les risques de traitement et à garantir des performances fiables sur le terrain.

Points clés à retenir

• Les résines de nylon haute température comblent le fossé entre les polyamides standards et les polymères spéciaux très coûteux (comme le LCP ou le PEEK) dans les applications automobiles et électroniques.

• La sélection des matériaux dépend de compositions chimiques spécifiques : le PA6T offre une résistance thermique maximale, le PA6I/6T offre une stabilité dimensionnelle et le MXD6 excelle en termes de rigidité structurelle avec une faible absorption d"humidité.

• L"évaluation d"une résine de nylon pour connecteurs électriques nécessite de cartographier son indice de suivi comparatif (CTI) et sa température de déflexion thermique (HDT) par rapport à vos profils SMT et environnements d"exploitation EV spécifiques.

• Le succès de la fabrication dépend de l"atténuation des risques de traitement, en particulier de l"absorption d"humidité avant le moulage et de la déformation dans les conceptions de connecteurs à paroi mince.

Le défi de l"ingénierie : déterminer le besoin de polymères à haute température

Les composants électriques modernes fonctionnent dans des environnements de plus en plus hostiles. L’électronique de puissance des véhicules électriques, les chargeurs embarqués et les cartes de circuits imprimés (PCB) haute densité sont confrontés à un stress immense. Ils nécessitent des matériaux capables de résister à des températures de fonctionnement élevées et continues. Ces environnements dépassent souvent 150°C en fonctionnement normal. De plus, les composants subissent des pics thermiques transitoires pendant les processus de refusion SMT. Les températures peuvent facilement culminer à 260°C. Les polymères standards fondent, se déforment ou se dégradent dans ces conditions.

La miniaturisation complique considérablement ce défi. Les ingénieurs réduisent continuellement le pas des connecteurs pour économiser de l"espace. Nous voyons maintenant des espacements de broches de 0,5 mm ou moins. En conséquence, les parois physiques du connecteur deviennent incroyablement fines. Les matériaux doivent conserver une fluidité élevée pendant le moulage par injection. Ils doivent remplir des cavités microscopiques de moules. Cependant, ils ne peuvent pas perdre leur résistance mécanique au cours du processus. Les parois minces supportent des charges structurelles élevées dans les assemblages modernes.

Les plastiques techniques standards échouent systématiquement à ces exigences. Lorsque vous évaluez le standard PA6 ou PA66, vous découvrez plusieurs modes de défaillance critiques :

1. Absorption de l'humidité : les polyamides standards absorbent une humidité ambiante importante. L'eau agit comme un plastifiant. Cela provoque un gonflement dimensionnel et une faiblesse structurelle.

2. Défaillance diélectrique : La chaleur et l’humidité diminuent la rigidité diélectrique des plastiques standards. Cela crée un risque grave pour la sécurité dans les applications EV à haute tension.

3. Vulnérabilité chimique : les véhicules modernes utilisent des liquides de refroidissement et des lubrifiants agressifs. La norme PA66 offre une faible résistance chimique à ces fluides spécifiques aux véhicules électriques.

4. Cloques de refusion : l'humidité absorbée se transforme en vapeur pendant le soudage SMT. L'expansion soudaine provoque la formation de cloques ou l'explosion de la pièce en plastique.

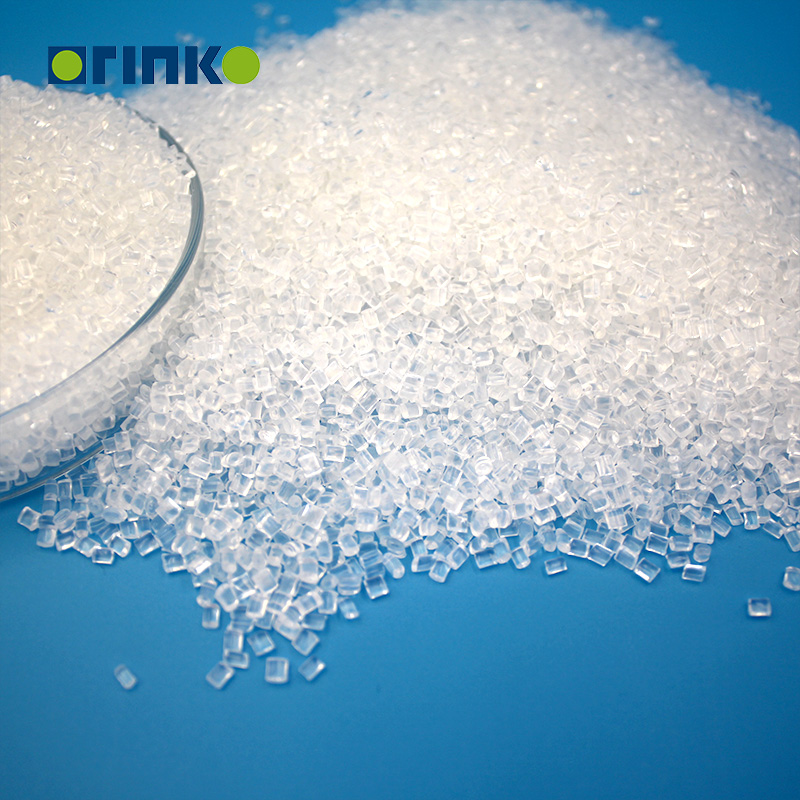

Chimie de base : évaluation des variations de la résine de nylon à haute température

Tous les polyamides haute température (HTPA ou PPA) ne se comportent pas de la même manière. Les fabricants synthétisent ces matériaux en utilisant différents monomères. La formulation chimique exacte détermine le profil de performance final. Vous devez faire correspondre la chimie spécifique à vos exigences techniques.

Résine polyamide PA6T (base thermique élevée)

La formulation de la résine polyamide PA6T repose sur l'acide téréphtalique. Il présente une structure d'anneaux aromatiques rigide. Cette chimie offre une excellente stabilité thermique. Son point de fusion est très élevé, généralement autour de 320°C. Il démontre une forte résistance à la chaleur de soudure. Nous le trouvons idéal pour les connecteurs CMS standard et les composants automobiles sous le capot. Cependant, il existe des compromis. Le PA6T pur peut être fragile. Cela nécessite souvent une modification ou une copolymérisation pour obtenir une fenêtre de traitement optimale.

Résine nylon PA6I/6T (stabilité dimensionnelle)

Les ingénieurs ont développé la résine nylon PA6I/6T pour résoudre les problèmes de traitement. Il s'agit d'un mélange de copolymères amorphes et semi-cristallins. L'ajout du composant 6I réduit la vitesse de cristallisation. Ce retard entraîne des taux de retrait plus faibles lors du refroidissement. Vous obtenez une finition de surface supérieure et une précision dimensionnelle précise. Il fonctionne mieux pour les boîtiers de connecteurs complexes nécessitant des tolérances serrées. Les applications très sensibles au gauchissement bénéficient énormément de ce mélange. Le principal compromis est une résistance thermique maximale légèrement inférieure à celle du PA6T pur.

Résine de nylon MXD6 (module élevé et faible humidité)

Les chimistes synthétisent la résine de nylon MXD6 à l'aide de méta-xylènediamine. Cette structure unique confère une résistance mécanique exceptionnellement élevée. Il présente une très faible absorption d’humidité. Il offre également d’excellentes propriétés de barrière aux gaz. Nous le recommandons pour les composants électroniques structurels et les boîtiers de remplacement métalliques. Il excelle dans les connecteurs internes de précision. Le principal compromis implique une fenêtre de traitement différente. Vous devez utiliser des contrôles de température d'outillage spécifiques pour le mouler efficacement.

Tableau : Comparaison de la chimie de base

Critères de performance clés pour les connecteurs électriques

Vous avez besoin d'un cadre fiable pour mapper les caractéristiques des matériaux aux résultats d'ingénierie. La sélection d'une résine de nylon pour les connecteurs électriques nécessite une analyse approfondie de plusieurs paramètres. Vous devez vous assurer que le polymère répond aux normes spécifiques de l’industrie.

Isolation électrique (CTI et rigidité diélectrique)

Les systèmes EV à haute tension exigent une isolation électrique irréprochable. La résine doit atteindre des indices de suivi comparatifs (CTI) élevés. Vous avez généralement besoin d"une catégorie de niveau de performance (PLC) de 0, ce qui signifie qu"il résiste à 600 V ou plus sans suivi. Cela évite les arcs électriques dangereux entre les broches du connecteur étroitement espacées. La rigidité diélectrique élevée garantit que le matériau agit comme une barrière robuste sous des charges électriques élevées.

Endurance thermique (HDT et RTI)

La stabilité thermique n"est pas négociable. Le matériau doit maintenir son intégrité mécanique à des températures de déflexion thermique (HDT) élevées. Un HDT élevé garantit que les broches du connecteur ne se déplacent pas lorsque le composant chauffe. De plus, vous devez évaluer l’indice thermique relatif (RTI). Le RTI indique les performances du polymère sur des milliers d’heures de vieillissement thermique à long terme.

Stabilité dimensionnelle et absorption d"humidité

L"absorption d"eau représente la plus grande menace pour la stabilité du polyamide. L"humidité abaisse la température de transition vitreuse (Tg) du polymère. Cela modifie les dimensions du connecteur et affaiblit sa structure. Évaluez toujours la résine à l’aide de données conditionnées plutôt que de simples données sèches après moulage (DAM). Les données conditionnées reflètent les performances réelles du matériau dans un environnement de terrain humide.

Stabilité des couleurs et ignifuge

Ces propriétés sont cruciales pour les applications EV. Les connecteurs haute tension nécessitent une identification visuelle. Ils doivent utiliser des colorants spécifiques « EV Orange ». Cependant, les pigments orange standard se dégradent aux températures de traitement élevées nécessaires à ces polymères. Ils perdent leur couleur ou, pire encore, compromettent leurs propriétés diélectriques. Vous devez spécifier des colorants sans halogène et à haute température. Le matériau doit également être conforme à la norme UL94 V-0 pour garantir une ignifugation stricte.

Graphique : Matrice de cartographie des performances

Risques de mise en œuvre et réalités du traitement

Obtenir des propriétés matérielles optimales sur papier ne signifie rien si vous ne pouvez pas mouler la pièce. Vous devez comprendre les réalités du traitement des polyamides à haute température. Ces matériaux exigent des contrôles de fabrication rigoureux.

Pré-moulage avec gestion de l"humidité

Les nylons haute température sont hautement hygroscopiques. Ils absorbent avidement l’humidité de l’air. Vous devez sécher la résine strictement selon les spécifications du fabricant. En règle générale, la teneur en humidité doit descendre en dessous de 0,1 % avant d"entrer dans le baril d"injection. Ne pas sécher le matériau entraîne un désastre. Vous rencontrerez des marques d’évasement sur la surface. Les pièces souffriront d’une grande fragilité. Les propriétés mécaniques et électriques se dégraderont instantanément. Utilisez toujours des séchoirs déshydratants bien calibrés.

Exigences en matière d"outillage et d"équipement

Les températures de traitement de ces polymères dépassent souvent 300°C. Les configurations de moulage par injection standard sont généralement insuffisantes. Vous avez besoin d’un outillage spécialisé. Les moules eux-mêmes nécessitent des températures élevées pour garantir la bonne cristallisation du polymère. Les moules chauffés à l"huile sont standard. Les températures des outils doivent être comprises entre 130°C et 150°C. Les moules standards refroidis à l’eau ne peuvent tout simplement pas atteindre ces températures. Si vous utilisez des moules froids, vous produirez des pièces amorphes. Ces pièces présenteront des propriétés thermiques et mécaniques compromises.

Déformation dans les conceptions à parois minces

La résine pure n’a pas la rigidité nécessaire aux connecteurs. C"est pourquoi les variantes remplies de verre sont standard. Vous verrez généralement entre 30 et 50 % de fibres de verre (GF). Cependant, les fibres de verre s’orientent le long du trajet d’écoulement lors de l’injection. Cette orientation provoque un retrait anisotrope important. La pièce rétrécit différemment sur sa longueur que sur sa largeur. Dans les conceptions de connecteurs à paroi mince, cela entraîne un gauchissement important.

Pour atténuer les risques de déformation, mettez en œuvre ces bonnes pratiques :

• Conception des portes : utilisez des portes en éventail au lieu de portes ponctuelles pour favoriser une distribution uniforme des fibres.

• Analyse de flux : effectuez des simulations complètes de flux de moule avant l'outillage.

• Disposition de refroidissement : concevez des canaux de refroidissement conformes pour garantir une extraction uniforme de la chaleur sur des géométries complexes.

• Pression d'emballage : optimisez les temps de maintien et la pression d'emballage pour compenser le retrait localisé.

Logique de présélection et prochaines étapes d"approvisionnement

La finalisation des choix de matériaux nécessite un processus d"évaluation structuré. Vous ne pouvez pas deviner quel polymère fonctionnera. Les équipes d"approvisionnement et d"ingénierie doivent collaborer étroitement pour garantir que la résine sélectionnée répond à toutes les exigences techniques.

Définir les contraintes de base

Commencez par établir les éléments non négociables de votre projet spécifique. Identifiez la température de refusion SMT maximale à laquelle le composant sera confronté. Définissez la valeur CTI précise requise par votre système haute tension. Confirmez les exigences exactes d’inflammabilité UL. Une fois que vous avez verrouillé ces contraintes de base, vous éliminez immédiatement des dizaines de matériaux inappropriés de votre recherche.

Protocole de prototypage

Ne contournez jamais des tests approfondis. Demandez toujours les fiches techniques (FTS) et les fiches de données de sécurité (MSDS) auprès des fournisseurs. Portez une attention particulière à la différence entre le DAM et les propriétés conditionnées. Utilisez une résine de nylon haute température uniquement après avoir exécuté des simulations précises de flux de moule. Simulez le processus d'injection avant de couper l'acier pour les outils réels. Demandez des échantillons de matériaux pour le prototypage. Moulez de petits lots et soumettez-les à des tests de choc thermique et de conditionnement en humidité. Ce protocole vous protège des pannes massives en aval.

Conclusion

Les résines de nylon haute température comme le PA6T, le PA6I/6T et le MXD6 ne sont pas négociables pour les véhicules électriques modernes et l"électronique miniaturisée. Ils offrent un équilibre essentiel entre résistance thermique, rigidité diélectrique robuste et ténacité mécanique. Les plastiques standards ne peuvent tout simplement pas survivre aux architectures 800 V ou aux processus intensifs de refusion SMT. Pour réussir, vous devez adapter la chimie spécifique des monomères à vos besoins en matière de performances. Vous devez également contrôler rigoureusement l’environnement de moulage par injection, en accordant une attention particulière à la gestion de l’humidité et à la température des outils. Nous conseillons aux ingénieurs de demander immédiatement des échantillons de matériaux physiques. Examinez attentivement les fiches techniques de qualité spécifique, en accordant une attention particulière aux pourcentages de remplissage de verre et aux types de produits ignifuges. Engagez un ingénieur d’application de polymères dès le début de votre phase de conception pour vous assurer que votre formulation personnalisée correspond parfaitement à votre intention technique.

FAQ

Q : Quelle est la différence entre le PA66 standard et le nylon haute température (PPA) ?

R : La principale différence réside dans la structure moléculaire. Le PPA présente un cycle aromatique au sein de sa chaîne polymère. Cette structure rigide offre une température de transition vitreuse (Tg) nettement plus élevée. Il réduit considérablement l’absorption d’humidité par rapport au PA66 standard. Par conséquent, le PPA survit facilement aux processus agressifs de refusion SMT, tandis que le PA66 se boursouflerait, fondrait ou perdrait son intégrité structurelle.

Q : Pourquoi la stabilité de la couleur orange est-elle difficile dans les connecteurs haute tension des véhicules électriques ?

R : Le PPA nécessite des températures de traitement extrêmes, dépassant souvent 300°C. Les pigments orange standard se dégradent entièrement à ces niveaux de chaleur élevés. Lorsque les pigments brûlent, ils compromettent à la fois la couleur d"avertissement visuel et les propriétés diélectriques fondamentales du plastique. Les fabricants doivent utiliser des colorants hautement spécialisés, sans halogènes et à haute température pour maintenir les normes de sécurité.

Q : Le nylon haute température peut-il remplacer le LCP dans les connecteurs ?

R : Oui, en fonction de l’épaisseur du mur. Le nylon offre une résistance supérieure aux lignes de soudure. Il s’avère très efficace pour les pièces structurelles durables et les boîtiers plus grands. Cependant, le polymère à cristaux liquides (LCP) possède des caractéristiques d"écoulement inhérentes supérieures. Cela fait du LCP l"option préférée pour les connecteurs ultra-micro avec des exigences de pas extrêmement étroits.

Q : Comment la teneur en fibre de verre affecte-t-elle les performances du PA6T/PA6I/6T ?

R : L’ajout de 30 à 50 % de fibre de verre est la norme de l’industrie. Il augmente considérablement la température de déflexion thermique (HDT) et la rigidité structurelle du connecteur. Cependant, cela augmente également le risque de déformation. Lorsque les fibres de verre s’alignent lors du moulage par injection, elles créent un retrait inégal. Vous devez utiliser une conception minutieuse des portes et une analyse du flux pour éviter les pièces tordues.
