Résine de nylon pour fils et câbles : un guide de durabilité pour les environnements difficiles

Les défaillances de câbles dans les environnements aérospatiaux, automobiles et industriels proviennent systématiquement de l’abrasion mécanique et de l’exposition à des produits chimiques. Ces conditions difficiles dégradent rapidement les matériaux des câbles standards. Cette dégradation entraîne des temps d’arrêt opérationnels coûteux et de graves risques pour la sécurité. La mise à niveau des gaines standards vers des plastiques techniques spécialisés est une stratégie éprouvée d’atténuation des risques. Il protège les systèmes vitaux contre les pannes prématurées tout en préservant l’intégrité des performances.

Ce guide évalue comment spécifier la résine de nylon (polyamide) appropriée pour protéger les faisceaux de câbles. Nous couvrons également la sécurisation des câbles mécaniques dans des conditions de fonctionnement agressives. Vous souhaitez une protection robuste sans sur-ingénierie de la solution. Nous détaillerons les différences essentielles entre les matériaux, les exigences d’extrusion et les techniques d’application. À la fin, vous comprendrez comment sélectionner la qualité de polymère adaptée à vos défis environnementaux spécifiques.

Points clés à retenir

• Les revêtements en nylon offrent une résistance supérieure aux coupures et à l"abrasion par rapport aux gaines standard en PVC ou en PUR.

• Le choix entre la résine nylon PA610 et PA612 dépend fortement des exigences acceptables d’absorption d’humidité et de stabilité dimensionnelle de l’application.

• Une mise en œuvre réussie nécessite de prendre en compte les paramètres d"extrusion, les taux de retrait et les normes de conformité environnementale (EHS) dès le début de la phase de conception.

Le cas d"ingénierie pour la résine polyamide pour le revêtement des câbles

Les gaines de câbles standard échouent souvent lorsqu"elles sont soumises à un frottement continu, à des contraintes de flexion et à des fluides industriels. Des matériaux tels que le polychlorure de vinyle (PVC) standard se ramollissent et gonflent lorsqu"ils sont exposés aux huiles hydrauliques, aux solvants agressifs et aux carburants. Ce gonflement compromet l"intégrité mécanique de l"assemblage de câbles. Vous avez besoin d’un matériau conçu pour résister aux punitions physiques et chimiques incessantes.

Le nylon possède une structure moléculaire hautement cristalline. Cette structure offre une résistance à la traction exceptionnelle et un coefficient de frottement remarquablement faible. Lorsque les câbles frottent contre des machines, des conduits ou d'autres câbles, la surface lisse en nylon résiste à l'usure. La spécification de la résine polyamide pour le revêtement des câbles crée une barrière de protection dure qui empêche les dommages aux conducteurs internes.

Nous mesurons le succès dans ces environnements à travers des résultats de performance spécifiques. Vous constaterez un cycle de vie accru dans les chaînes porte-câbles automatisées où les câbles bougent et frottent constamment. Le nylon offre également une excellente résistance aux dommages causés par les rongeurs en extérieur ou en souterrain. Les parasites ont du mal à mordre à travers la surface dure et durcie. De plus, la structure dense empêche la pénétration de fluide, gardant le câblage interne complètement sec.

Pour les assemblages mécaniques et électriques critiques, vous devez cadrer le choix des matériaux autour de la survie. L’utilisation d’une résine de nylon résistante à l’abrasion n’est pas seulement une mise à niveau. Il s’agit d’un mécanisme de défense nécessaire pour garantir une fiabilité à long terme dans des environnements imprévisibles.

Évaluation des qualités spécialisées : résine de nylon PA610 et PA612

Les ingénieurs classent les solutions en nylon selon la longueur de leur chaîne en carbone. Les polyamides à longue chaîne offrent des avantages distincts par rapport au PA6 ou au PA66 standard, principalement en termes de gestion de l"humidité et de flexibilité. Laissez-nous détailler les différences techniques pour vous aider à spécifier la bonne qualité.

Caractéristiques et évaluation du PA610

Les fabricants tirent la résine de nylon PA610 en partie de ressources renouvelables, en particulier l'huile de ricin. Cette origine biosourcée séduit les entreprises qui privilégient les chaînes d’approvisionnement durables. Le PA610 offre une excellente résistance chimique aux fluides automobiles et aux bases industrielles. Il conserve également une flexibilité impressionnante par temps froid. Cependant, il présente une absorption modérée de l’humidité. Il absorbera plus d'eau que le PA612, ce qui peut provoquer des changements dimensionnels mineurs dans des environnements très humides.

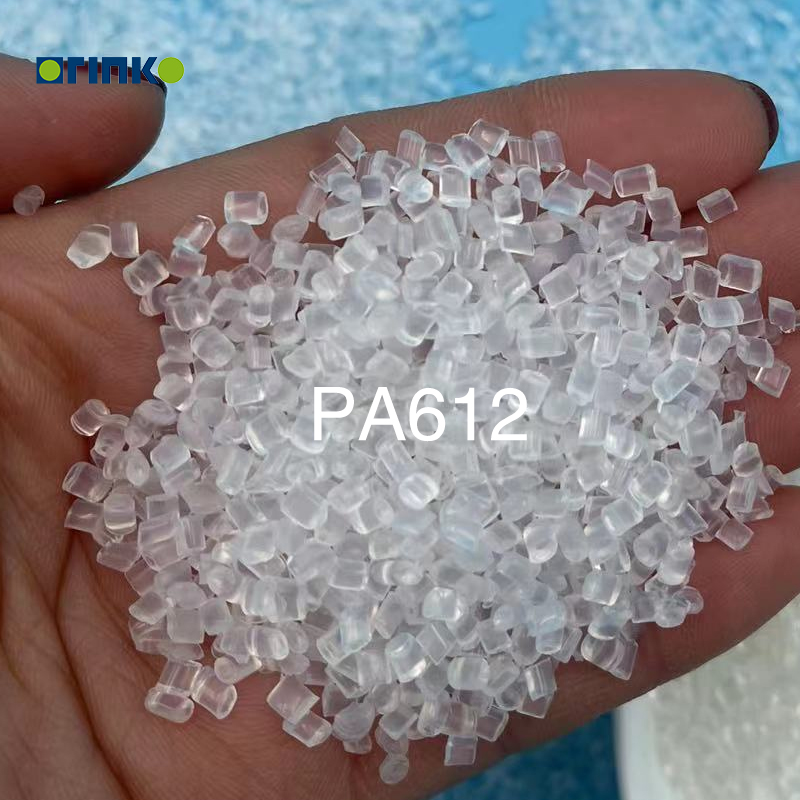

PA612 Caractéristiques et évaluation

La résine de nylon PA612 présente une chaîne de carbone plus longue. Cette géométrie moléculaire se traduit par une absorption d'humidité nettement inférieure à celle du PA610 et des polyamides standards. Parce qu'il repousse l'eau, le PA612 offre une stabilité dimensionnelle supérieure. Il ne gonflera pas et ne se déformera pas sous une humidité élevée. Il conserve également d’excellentes propriétés d’isolation électrique dans les environnements humides. Nous le recommandons souvent pour les applications marines et aérospatiales strictes.

Matrice de décision

Choisir entre ces deux niveaux nécessite d’équilibrer les besoins opérationnels. Spécifiez le PA610 lorsque vous avez besoin d’un équilibre coût-performance, d’une forte résistance chimique et d’une conformité aux mandats écologiques. Spécifiez le PA612 lorsque votre application exige des tolérances dimensionnelles strictes et une isolation électrique fiable dans des conditions humides ou très humides.

Gaines de câbles en nylon ou alternatives (PVC, polyuréthane, téflon)

Vous ne pouvez pas évaluer le nylon dans le vide. Nous devons le comparer objectivement à d’autres matériaux de revêtement courants pour comprendre sa véritable proposition de valeur. Chaque polymère possède des atouts, mais leurs résultats pratiques diffèrent énormément dans des environnements difficiles.

Comparaison des fonctionnalités aux résultats

• Par rapport au PVC : le nylon offre une résistance mécanique considérablement supérieure. Il survit facilement aux impacts et aux forces d’écrasement qui détruiraient le PVC. De plus, le PVC standard repose sur des plastifiants pour plus de flexibilité. Au fil du temps, ces plastifiants migrent vers la surface et s’évaporent, laissant le PVC cassant et sujet aux fissures. Le nylon ne nécessite aucun plastifiant, garantissant ainsi une intégrité structurelle à long terme.

• Par rapport au polyuréthane (PUR) : le PUR est exceptionnel pour une durée de vie en fatigue extrême. Cependant, il a une texture de surface douce et « adhérente ». Ce coefficient de frottement élevé provoque l'accrochage et la déchirure des câbles PUR lorsqu'ils sont tirés dans des conduits étroits. Le nylon offre une surface plus dure et hautement lubrifiante. Il glisse sans effort sur les bords rugueux.

• Contre le Téflon (PTFE) : Le Téflon l'emporte dans les scénarios de températures extrêmement élevées dépassant 150°C. Cependant, le PTFE est notoirement difficile à extruder et entraîne un coût matériel énorme. Le nylon reste très rentable et beaucoup plus facile à traiter pour les plages de températures industrielles standard.

Limites des matériaux transparents

Nous devons instaurer la confiance en reconnaissant que le nylon n’est pas une solution universelle. Il est intrinsèquement plus rigide que le silicone ou le PUR. Vous ne pouvez pas l"utiliser dans des applications nécessitant des rayons de courbure extrêmement serrés. Forcer une épaisse veste en nylon dans un coin pointu provoquera un blanchiment ou un vrillage sous contrainte. Vous devez concevoir vos chemins de routage pour tenir compte de sa rigidité.

Réalités de mise en œuvre : considérations relatives à la conception de l"extrusion et du harnais

Spécifier le bon matériau ne résout que la moitié du problème. Vous devez également relever les défis de fabrication liés au travail avec des résines de nylon. Un traitement inapproprié ruinera l"assemblage final du câble.

Conditionnement de l"humidité et séchage

Le nylon est hautement hygroscopique. Il absorbe l"humidité directement de l"air ambiant. Vous devez bien sécher les pastilles de résine avant qu"elles n"entrent dans l"extrudeuse. Si vous ne séchez pas le matériau, l’humidité emprisonnée se transforme en vapeur pendant le traitement. Cette expansion rapide crée des vides, des bulles et des défauts de surface dans la gaine du câble. Cela affaiblit également considérablement la résistance mécanique, rendant le revêtement cassant.

Gestion de l"outillage et du retrait

L"application de nylon sur un faisceau de fils nécessite des contrôles précis de la température. Le nylon présente des taux de retrait post-extrusion plus élevés que les plastiques plus souples. Si les bains de refroidissement sont mal calibrés, la gaine rétrécira de manière inégale. Cela crée une épaisseur de paroi incohérente et exerce une contrainte interne sur les conducteurs. Les fabricants doivent utiliser des matrices d"outillage appropriées et un refroidissement contrôlé pour verrouiller les dimensions correctes.

Optimisation de la conception

Lors de l"optimisation de la conception des faisceaux de câbles, vous devez tenir compte de la rigidité du revêtement. Les meilleures pratiques imposent l"utilisation de vestes en nylon à paroi mince dans les espaces de routage confinés. Une paroi plus fine réduit la rigidité globale tout en conservant une excellente résistance à l"abrasion. Vous devez également vous assurer que les conducteurs internes présentent une torsion et un glissement adéquats. Cela empêche la gaine extérieure rigide de coincer les fils internes lors du pliage.

Conformité EHS et normes réglementaires

L"industrie des fils et câbles revêtus est confrontée à des changements massifs en matière de conformité en matière d"environnement, de santé et de sécurité (EHS). Les matériaux existants comportent des risques toxicologiques cachés. Vous devez aligner vos choix de matériaux sur les initiatives mondiales en matière de sécurité.

La réduction de la toxicité reste le principal moteur de la mise à niveau vers les polyamides techniques. Le PVC standard contient des halogènes. Lorsque le PVC brûle, il libère des gaz halogènes hautement toxiques et corrosifs. Ces gaz endommagent les équipements électroniques sensibles et constituent de graves menaces respiratoires pour le personnel. Le nylon s’impose comme une alternative fondamentalement sans halogène. Il brûle beaucoup plus proprement, minimisant les dommages secondaires causés par la fumée.

Les mélanges de polyamides spécifiques répondent facilement à des normes de conformité rigoureuses. Ils répondent aux exigences strictes de RoHS (Restriction of Hazardous Substances) et REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals). De plus, les formulateurs peuvent modifier les résines de nylon pour répondre aux exigences de flamme UL sans sacrifier leur résistance mécanique. Le choix du nylon modernise intrinsèquement votre empreinte de conformité.

Logique de présélection : spécifier le câble adapté à votre application

Les équipes d’approvisionnement et d’ingénierie ont besoin d’un cadre clair pour sélectionner le bon matériau. Utilisez cette liste de contrôle étape par étape pour éviter des erreurs de spécification coûteuses.

1. Identifiez la menace principale : déterminez si votre principal risque est mécanique ou environnemental. Si les forces d’abrasion et d’écrasement dominent, concentrez-vous sur la dureté du nylon. Si les lavages chimiques ou l’humidité dominent, concentrez-vous sur la résistance moléculaire.

2. Déterminez les seuils environnementaux : cartographiez vos températures minimales et maximales de fonctionnement. Enregistrez les niveaux d’humidité ambiante. Cela détermine si un polyamide de qualité standard ou un polyamide spécial à longue chaîne est requis.

3. Évaluez les besoins de flexibilité : calculez le rayon de courbure requis pour l’installation et le fonctionnement. Comparez cela à la rigidité de la veste. Si l’espace est trop restreint, vous devrez peut-être réduire l’épaisseur de la paroi de la gaine.

La spécification de la résine de nylon pour les fils et câbles nécessite un partenariat avec un fabricant compétent. Posez des questions spécifiques à votre fournisseur d'assemblages de câbles. Confirmez leur capacité à extruder des qualités spéciales. Passez en revue leurs protocoles de test d’assurance qualité pour la teneur en humidité et le retrait post-extrusion. Un partenaire compétent garantit que le polymère fonctionne comme prévu.

Conclusion

La mise à niveau de vos assemblages de câbles des plastiques standards vers des polyamides techniques modifie toute votre stratégie. Vous abandonnez la maintenance réactive et adoptez une extension proactive du cycle de vie. Les vestes standards ne peuvent pas survivre à une abrasion continue et à une immersion chimique. Le nylon crée une barrière résiliente qui protège les conducteurs internes des menaces environnementales dévastatrices.

Le bon choix de polymère équilibre les exigences mécaniques rigoureuses avec les réalités de fabrication et les exigences de conformité strictes. En comprenant les différences entre les longueurs des chaînes de carbone, vous pouvez adapter la résine exacte à vos besoins en humidité et en flexibilité. Un traitement approprié garantit que le produit final reste sans défaut et dimensionnellement stable.

Prenez des mesures proactives dès aujourd’hui pour sécuriser votre acheminement mécanique et électrique. Consultez un ingénieur d’application pour examiner votre environnement d’exploitation. Demandez des fiches techniques (TDS) pour des qualités de polyamide spécifiques. Commandez des échantillons de matériaux pour effectuer des tests de prototypes rigoureux dans votre propre installation. La sélection de matériaux basée sur les données garantit un succès opérationnel à long terme.

FAQ

Q : Le câble recouvert de nylon perd-il sa résistance en cas d"humidité élevée ?

R : Cela dépend du niveau spécifique. Le PA6 standard absorbe l’humidité, ce qui peut provoquer un léger gonflement et ramollir le matériau. Cependant, les variantes à chaîne longue résistent efficacement à l’absorption de l’humidité. Ils conservent leur résistance mécanique, leur stabilité dimensionnelle et leurs propriétés d’isolation électrique même dans des environnements continuellement humides.

Q : Le revêtement en nylon est-il adapté aux applications de flexion continue ?

R : Oui, mais avec des limites. Le nylon est naturellement plus rigide que les élastomères plus souples comme le polyuréthane. Nous le recommandons pour les opérations de flexion continue comme les chaînes porte-câbles uniquement si la conception permet des rayons de courbure plus grands. Pour un pliage continu et exceptionnellement serré, vous devez utiliser des extrusions à paroi mince pour éviter la fatigue du matériau.

Q : Comment l"investissement initial du PA612 se compare-t-il à celui des gaines en PVC standard ?

R : Le PA612 comporte une prime de matériau initiale plus élevée que le PVC standard. Cependant, il prolonge considérablement le cycle de vie opérationnel dans des environnements abrasifs ou chimiquement difficiles. Cette durabilité étendue évite les temps d’arrêt coûteux des machines et les remplacements fréquents pour maintenance, offrant ainsi une valeur substantielle à long terme.

Q : La résine de nylon peut-elle être appliquée sur des câbles mécaniques existants en acier galvanisé ou en acier inoxydable ?

R : Oui. Les fabricants extrudent régulièrement le nylon directement sur un câble métallique mécanique. Ce processus nécessite des contrôles précis de la température d’extrusion et un outillage spécialisé. Ces contrôles garantissent une épaisseur de paroi uniforme et une adhérence sûre, protégeant les torons d"acier de la corrosion et de l"usure externe.
